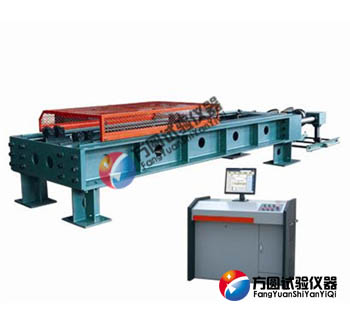

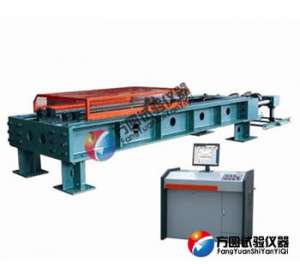

150噸/2000KN臥式拉力試驗機

本產品屬于WAL系列微機控制電液伺服臥式拉力試驗機，還可分為WAL-600、WAL1000、WAL2000、WAL3000幾個型號是對試件長度為500~3100mm，負荷力值在600-3000KN的工業鏈條、纜繩、綱絲等試件進行加載的試驗設備。負荷測量采用應變傳感式集成電路數字化測量裝置。能可靠的擴展十倍的測量范圍。臥式拉力試驗機采用定負荷控制裝置，使連續調速加載系統與負荷測量裝置形成閉環，使負荷在無人調整的情況下自動保持予置值。并裝有數字計時器，對加載時間進行計時。WAL系列微機控制電液伺服臥式拉力試驗機還可配置測量范圍0~3000mm的各類測長裝置，供用戶選用，既可做為鏈條預拉和測長的兩用試驗機。

1、可根據GB、、ASTM、JIS等多種標準進行試驗和數琚處理。

2、本產品可廣泛應用于航空航天、石油化工、汽車零配件、工程塑料、電線、電纜、塑料橡膠、紡織、陶瓷、建材、金屬材料、高分子材料的分析檢測。

3、可測定材料的拉伸強度、斷裂伸長率、彈性模量、應力、應變等多種參數。(根據用戶具體要求確定做哪種試驗)

4、力值寬擴：配高精度傳感器，測試范圍寬擴。

5、變形測量：配美國精密長位移數字大變形測量裝置，使測量伸長率精確。(標明伸長率范圍)

6、曲線方式：拉伸：力—伸長、應力-應變；力-時間、伸長-時間、應變-時間。

7、曲線對比：同組試驗的曲線可以多種顏色迭加對比。

8、局部放大試驗：曲線上的任意段可進行區域放大分析。

9、數據分析：在曲線圖上的試驗數據可隨意選取分析。

10、報告選擇：可按用戶需求選擇不同的報告格式，可用EXCEL或Word。直接查看報告或取部分打印

11、試樣選定：一組試樣結果可選定有效試驗，并可連續測試

12、自動存儲：試驗條件、測試結果、測試曲線和數據可自動存儲，隨時調用。

13、斷裂停車：試樣拉斷瞬間能停車或返回初始位置。

14、控制功能：具有恒速控制方式。

15、可選擇不同的力值單位(N、kgf、gf)

16、自動校準：對負荷、伸長可用電標定值自動標定。

17、清零：可對負荷、變形、位移測量隨時進行手動或自動清零。

18、工作缸-塞采用間隙密封，摩擦力小。

19、油泵噪聲小，性能穩定。

20、比例伺服閥，動作響應快。

21、實現恒試驗力、恒變形、恒位移、勻應力速率、勻應變速率自動控制。

22、噪聲：主機噪聲低于65db。

1、名稱：    微機控制電液伺服臥式拉力試驗機

2、型號：    WAL-600、WAL1000、WAL2000、WAL3000

3、最大試驗力（kN）：    600、1000、2000、3000

4、試驗力測量范圍：     4%～100%FS

5、試驗力測量精度：    ±1%

6、位移示值誤差：    ±1%

7、應力控制速度：    1-45Mpa/s

8、恒應力控制精度：   ±1%

9、拉伸距離（不含活塞行程）：  0--10000mm,可根據用戶要就制做。

10、油缸行程：   500mm（可根據用戶要求制做）

11、試樣夾緊方式： 標配為插銷方式，也可根據需要采用液壓夾緊

12、試驗機有效空間： 寬度750mm,可根據用戶要就制做。

13、控制試驗方式： 微機伺服自動控制，也可手閥控制

14、拉伸空間調節方式和間隔： 手推拉式或電動式調節；調節間距500mm;

15、移動橫梁固定方式： 手動插銷固定或液壓自動插銷固定

16、電機功率：5.5KW、3ф 380V

17、外型尺寸：3000×4000×5000mm

18、整機重量：5.6t

友情提示

該系列產品可按照用戶的實際需要（滿載荷、試件長度等）量身制作。
